Advantech a récemment présenté son nouveau capteur de vibration LoRaWAN le WISE-2410X. Ce détecteur capte en simultané les vibrations ainsi que la température des équipements, le tout 24h/24. En répondant aux normes ISO 10816, il permet d’assurer une maintenance prédictive de l’ensemble du matériel. Il est à la fois certifié ATEX et IECEx (zone 2 et zone 21) afin de surveiller le niveau de vibration des installations, dans les environnements explosifs.

Un capteur qui atténue les taux d’échec

Grâce à son processeur ARM Cortex-M4, à son émetteur-récepteur LoRa, à son accéléromètre 3 axes et à son détecteur de température, il est désormais possible d’équilibrer la bande passante entre le WISE-2410X et la passerelle utilisée. De la sorte, la transmission des données entre les dispositifs a un taux d’échec quasi nul. En utilisant un réseau en étoile (voir exemple ci-dessous), il relaye des données entre les capteurs et le serveur d’application. Dans un premier temps, les communications entre le capteur et les passerelles se font sur un canal sans fil, avec l’utilisation de LoRa. Puis dans un second temps, les connexions entre les passerelles et le serveur central sont gérées soit par un réseau dorsal IP, soit par le protocole Modbus, le tout dirigé vers le serveur d’application.

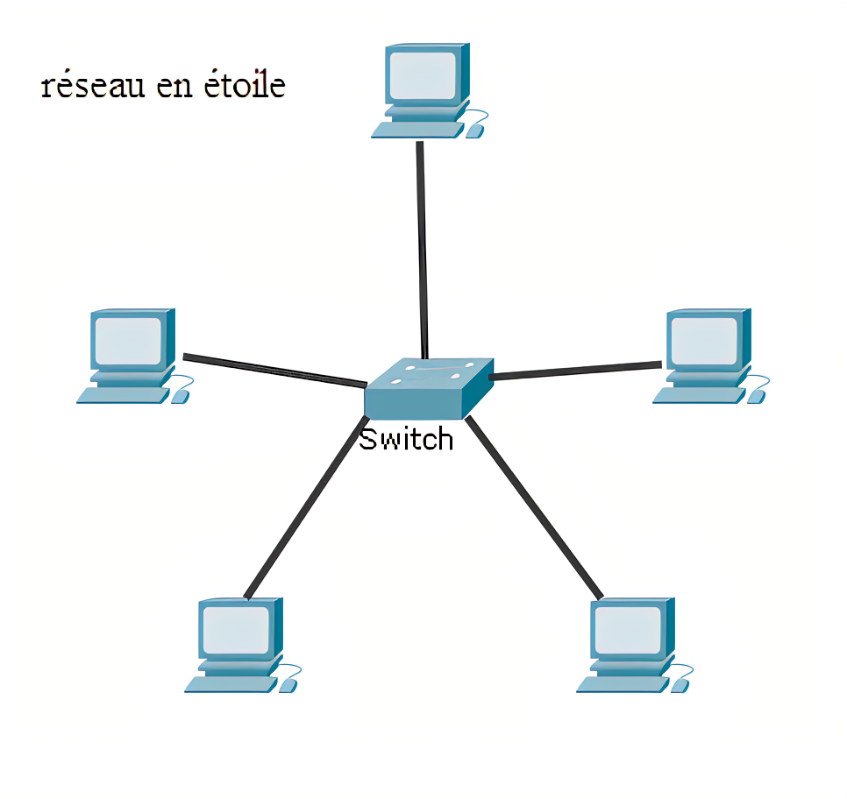

Réseau en étoile

Une autonomie de 2 ans

Le WISE-2410X est une solution de plug&play (brancher et utiliser). Il est doté de la technologie LPWAN et alimenté par deux piles AA 3,6V. La durée de vie de la batterie équivaut quant à elle à 2 ans. Avec sa protection IP65, il est idéal pour les applications qui ont un réseau étendu mais avec une faible puissance (LPWAN) ; telles que les pompes, les systèmes de refroidissement, les moteurs, etc.



Découvrez la vidéo explicative ci-dessous.

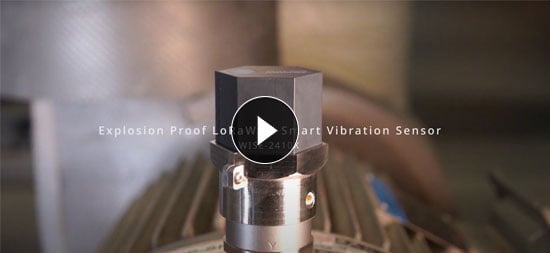

WISE-2410X : Un capteur de vibration LoRaWAN antidéflagrant

Vidéo WISE-2410X

Principales caractéristiques :

  • Réseau sans fil LoRaWAN
  • Accéléromètre 3 axes (X, Y, Z) avec une bande passante de 3200Hz
  • Capteur de température intégré
  • Paramètres de configuration à distance grâce aux interfaces de WISE Studio
  • Puissance de calcul intégrée pour les valeurs suivantes : VRMS, ARMS, Peak, Displacement, Kurtosis, Crest factor, Skewness et Standard Deviation
  • Fonctionne sur batterie : aucune installation de câblage n’est nécessaire,
  • Conforme à la norme ISO 10816-3
  • Plage de température : -20 à 85°C
  • Boîtier IP65
  • Conforme aux normes IECEx Zone 2 et Zone 21 puis à l’ATEX2
  • Dimensions : 84,7×48,3 mm


Capteur de vibration ATEX

En lançant le WISE-2410X, Advantech souhaite que les entreprises qui en sont équipées puissent se coupler avec une passerelle afin de récolter des données à distance. Ce nouvel outil peut être commandé dès maintenant sur le shop de Factory Systemes.


ACCÉDER AU SHOP FACTORY SYSTEMES


Pour aller plus loin :

  1. Un accéléromètre est un capteur fixé à un objet, ce qui lui permettre de mesurer son propre mouvement dans l’espace.
  2. Une bande passante correspond à la quantité d’informations transmises en simultané entre plusieurs appareils. Elle se calcule en bits/seconde.
  3. Une dorsale internet est un réseau informatique faisant partie des réseaux longues distance, du plus haut débit internet existant.
  4. La norme ISO 10816 est une norme de surveillance des vibrations des machines employées.
