Comment choisir l’emplacement de vos capteurs de température et d’humidité ?

Le choix de l’emplacement des capteurs de température et d’humidité industriels consiste à définir les positions optimales de mesure dans un environnement. L’objectif est d’obtenir des données fiables et représentatives tout en respectant les exigences de qualité et de conformité.

Dans l’industrie 4.0, ces capteurs sont utilisés pour :

• surveiller les conditions de production et de stockage,
• garantir la conformité réglementaire (HACCP, GMP, ISO),
• sécuriser les chaînes sensibles (pharma, agroalimentaire, logistique),
• maîtriser les dérives environnementales.

La qualité des mesures ne dépend pas uniquement du capteur IoT, mais surtout de la qualité de son implantation et de la validation terrain associée.

Enjeux industriels et impacts qualité

Un mauvais positionnement entraîne des écarts significatifs entre la mesure et la réalité physique du site.

Impacts opérationnels

Les mauvaises pratiques de surveillance environnementale peuvent entraîner plusieurs  conséquences importantes. Elles peuvent provoquer des non-conformités lors des audits qualité, ainsi que des erreurs dans la libération des produits, notamment dans les secteurs pharmaceutique et agroalimentaire. Elles augmentent également le risque de dérives non détectées dans la chaîne du froid. Enfin, elles peuvent conduire à une surconsommation énergétique due à un mauvais pilotage des systèmes HVAC, ainsi qu’à une perte de traçabilité environnementale.

Origines des écarts de mesure

• stratification thermique verticale,
• hétérogénéité hygrométrique,
• flux d’air non maîtrisés,
• effets de parois (radiation froide/chaude),
• perturbations liées aux cycles logistiques.


Comment positionner vos capteurs de température et d’humidité en industrie ?

Le positionnement ne doit jamais être empirique. Il suit une démarche d’ingénierie structurée.

1. Cartographie des flux et du comportement thermique

Avant toute installation, il est nécessaire de réaliser une cartographie environnementale du site :

• distribution des températures dans le volume,
• gradients verticaux (sol → plafond),
• zones d’influence HVAC,
• flux d’air réels en exploitation.

Cette étape correspond à une logique de thermal mapping, utilisée en environnement GMP (Goog Manufacturing Practices) et pharmaceutique.

2. Identification des zones critiques

Les zones critiques sont celles qui impactent directement :

• la qualité produit,
• la stabilité des procédés,
• la conformité réglementaire.

Cela concerne aussi bien les zones de stockages sensibles, les zones de préparation, les chambres froides et les zones de conditionnement.

3. Définition des points de mesure représentatifs

Un bon emplacement de capteur doit respecter plusieurs critères essentiels. Il doit être situé hors des influences directes telles que les flux HVAC ou les équipements industriels. Il doit également garantir une bonne stabilité des mesures dans le temps. Enfin, il doit permettre une représentativité volumique de la zone surveillée.

-> L’objectif est que le capteur ne mesure pas une simple zone locale, mais reflète le comportement global de l’environnement.

4. Déploiement multi-points et redondance

Dans les environnements industriels complexes :

• un point unique est insuffisant,
• les gradients doivent être mesurés,
• la redondance permet de valider la cohérence des données.

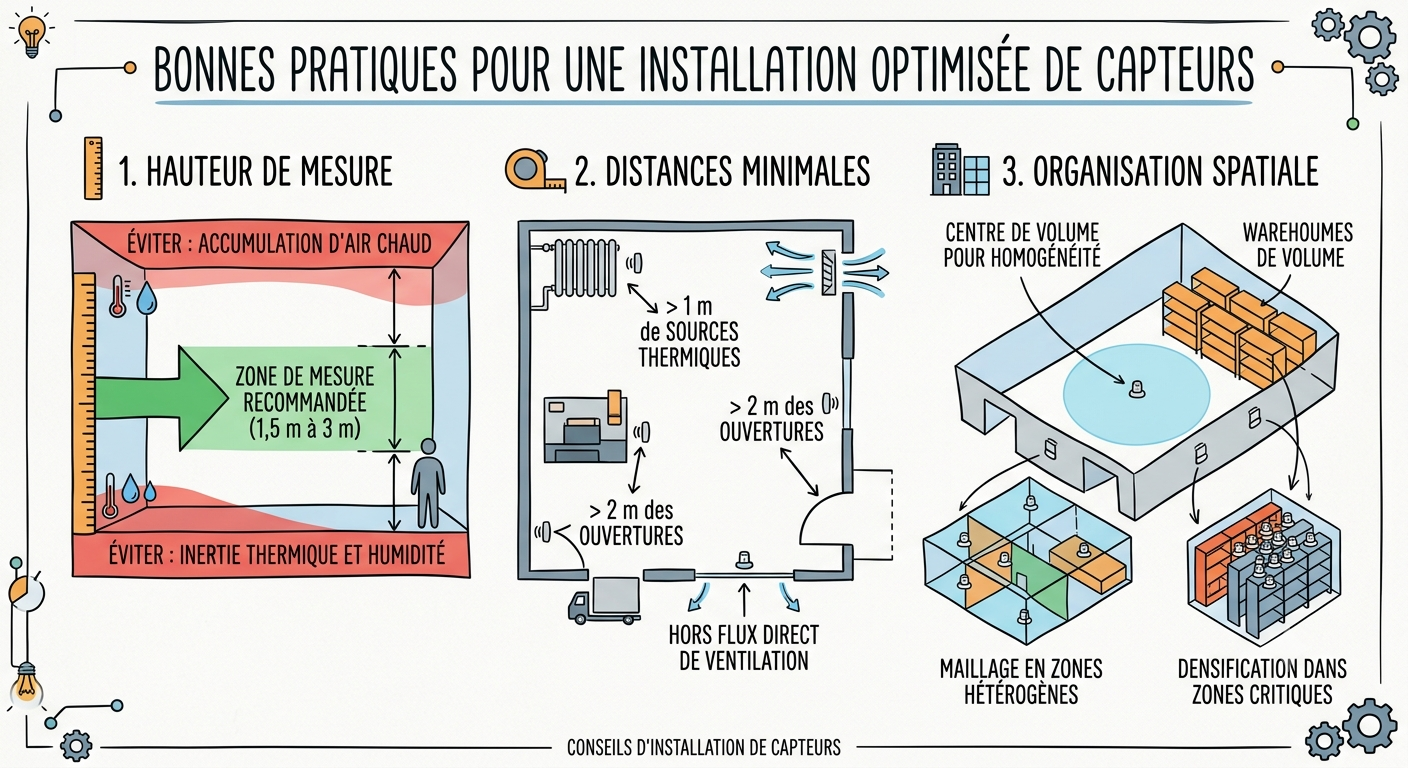

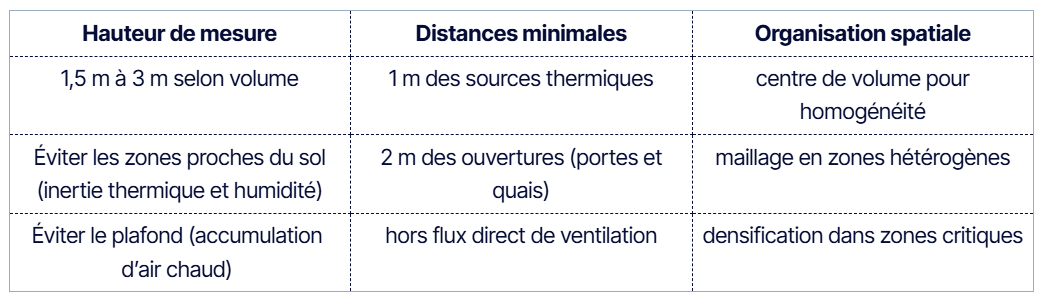

Bonnes pratiques pour une installation optimisée

Validation terrain et qualification des mesures

Une installation industrielle sérieuse ne s’arrête pas au positionnement. Elle nécessite une validation terrain structurée.

1. Comparaison multi-capteurs

La comparaison multi-capteurs consiste à analyser les écarts entre différents points de mesure.  Elle permet d’identifier les gradients de température ou d’humidité dans l’espace. Elle sert  également à vérifier la cohérence spatiale des données collectées.

2. Analyse des incertitudes de mesure

Les écarts observés entre les mesures peuvent avoir plusieurs origines. Ils peuvent venir du capteur lui-même, notamment de sa précision ou de ses limites techniques. Ils peuvent également être dus à la variabilité réelle de l’environnement. Enfin, ils peuvent provenir du positionnement du capteur dans l’espace.

Il est donc essentiel de distinguer clairement ces trois sources pour interpréter correctement les données.

3. Qualification des zones (logique GxP)

Dans les environnements réglementés, la qualification des équipements suit généralement trois étapes. L’IQ (Installation Qualification) vérifie que l’installation est conforme aux exigences. L’OQ (Operational Qualification) confirme le bon fonctionnement dans des conditions nominales. La PQ (Performance Qualification) évalue les performances en conditions réelles d’utilisation.

Cette démarche est couramment appliquée dans les industries pharmaceutique et agroalimentaire.

Les erreurs critiques à éviter

• positionner les capteurs sans étude de flux
• ignorer les gradients thermiques verticaux
• utiliser un seul point de mesure sur zone critique
• ne pas valider les données terrain
• confondre mesure locale et comportement global

Erreurs critiques en chaîne du froid

Les ruptures non détectées en chaîne du froid proviennent principalement de l’absence de redondance, qui limite la détection des dérives localisées. Elles sont également liées à un mauvais positionnement initial des capteurs, qui biaise durablement les mesures.

Une lecture non représentative des zones critiques, notamment stockage et transit, empêche enfin d’avoir une vision fiable de l’état réel de la chaîne thermique.

👉 En savoir plus : Les 5 erreurs critiques qui provoquent une rupture chaîne du froid en environnement industriel

Du capteur au système de surveillance : une approche globale

Un capteur correctement positionné fournit une mesure fiable, mais c'est l'exploitation de l'ensemble des données qui permet de piloter efficacement un environnement industriel. En connectant plusieurs capteurs à une plateforme de supervision, il devient possible de surveiller plusieurs zones en temps réel, de recevoir des alertes en cas de dépassement de seuil, d'historiser les mesures et de démontrer la conformité lors d'audits.

Cette approche est particulièrement adaptée aux environnements où la continuité de la chaîne du froid, la qualité des produits ou le respect des exigences réglementaires sont des enjeux majeurs.

👉 Cas d’usage détaillé : Suivi et contrôle de température et humidité

Vers une supervision industrielle connectée

Le positionnement des capteurs n’a de valeur que s’il est intégré dans un système d’exploitation des données.

Les systèmes modernes permettent :

• supervision multi-sites,
• analyse des dérives en temps réel,
• historisation pour audits,
• détection d’anomalies,
• exploitation énergétique.

Supervision industrielle avec ATIM Cloud Wireless

Dans une architecture industrielle moderne, les capteurs doivent être intégrés dans une plateforme de supervision centralisée.

L'entreprise ATIM propose la solution ATIM Cloud Wireless qui permet :

• la collecte des données multi-capteurs,
• la visualisation temps réel des zones critiques,
• la gestion des seuils d’alerte,
• l'historisation pour conformité (audit GMP / HACCP),
• l'analyse des dérives environnementales.

Cette approche transforme un réseau de capteurs en système de monitoring industriel qualifié, exploitable à l’échelle site ou multi-sites.

Intégration dans un écosystème IoT industriel

Les solutions actuelles s'appuient sur des capteurs autonomes de température et d'humidité, des objets IoT basse consommation et des réseaux de communication longue portée, comme LoRaWAN. Les données collectées sont ensuite centralisées dans une plateforme cloud de supervision, facilitant le suivi en temps réel, l'historisation des mesures et la gestion des alertes.

👉 Retrouvez toute la gamme d'objets IoT

En centralisant les données de plusieurs capteurs, ces architectures garantissent des mesures homogènes, facilitent le suivi des installations multi-sites et offrent une vision globale des conditions environnementales pour une prise de décision plus rapide.

4 cas d’usage industriels

Chaîne du froid

Dans les chambres froides, entrepôts ou véhicules frigorifiques, la température n'est pas toujours homogène. Les gradients thermiques peuvent créer des zones plus chaudes ou plus froides, invisibles avec un seul point de mesure. Un maillage multi-capteurs permet de détecter rapidement ces écarts et de limiter les risques de rupture de la chaîne du froid.

Industrie pharmaceutique

Les produits pharmaceutiques sont soumis à des exigences strictes de conservation. Un positionnement adapté des capteurs garantit une surveillance fiable des zones critiques et facilite la démonstration de la conformité aux référentiels GMP et GDP lors des audits.

Logistique

 Dans les entrepôts et plateformes logistiques, les ouvertures répétées des portes, les quais de chargement ou les variations saisonnières créent des fluctuations rapides de température et d'humidité. La multiplication des points de mesure permet de mieux suivre ces variations et d'identifier les zones les plus sensibles.

Industrie électronique

La maîtrise de l'humidité est essentielle pour limiter les risques d'électricité statique (ESD), d'oxydation ou de dégradation des composants électroniques. Une surveillance continue des conditions environnementales contribue à sécuriser les opérations de fabrication, de stockage et d'assemblage.

Le choix de l’emplacement de vos capteurs de température et d’humidité industriels est un facteur critique de performance, de conformité et de fiabilité des données environnementales.

Une approche industrielle robuste repose avant tout sur :

• une analyse thermique du site,
• un positionnement méthodique des capteurs,
• une validation terrain (qualité et incertitude),
• une architecture de supervision connectée avec par exemple la plateforme ATIM Cloud Wireless.

Dans les environnements industriels modernes, la performance ne dépend plus du capteur seul, mais de l’ensemble du système de mesure, de validation et d’exploitation des données.

FAQ métier

Pourquoi le positionnement des capteurs est-il critique ?

Parce qu’il conditionne la représentativité des mesures utilisées pour les décisions industrielles.

Faut-il plusieurs capteurs ?

Oui, dès qu’un environnement présente des gradients thermiques ou hygrométriques.

Où placer un capteur dans un entrepôt ?

Dans une zone centrale, à mi-hauteur, hors flux d’air direct.

Peut-on corriger un mauvais positionnement ?

Partiellement via recalibration, mais seule une requalification terrain garantit la fiabilité.

Quelle est la meilleure approche globale ?

Une combinaison de cartographie, positionnement méthodique et supervision IoT.
