Lorsque l’on travaille, ou que l’on utilise des équipements dans des environnements dangereux, nous rencontrons différentes certifications et exigences. Nombreux sont ceux qui ont entendu des termes tels que Classe I, Division 2, Groupe E, ou Zone 21 ATEX, mais beaucoup ne savent pas réellement laquelle utilisée, ni sa signification. Nous avons donc pensé qu’il serait approprié de rédiger un article de blog pour vous aider à comprendre chaque terme.
Qu’est-ce que la norme IEC par rapport à la norme NEC ?
La première chose à comprendre est que, contrairement aux systèmes de mesures métrique et impérial, les États-Unis utilisent leur propre méthodologie, qui diffère de celle de la plupart des autres pays. Aux États-Unis, le système le plus couramment suivi est le NEC (National Electric Code), tandis que le reste du monde suit généralement la IEC ; ou en français la CEI (Commission électrotechnique internationale). Cette situation est à l’origine d’une grande confusion sur le marché mondial, puisque la certification des équipements selon ces différents systèmes peut prendre du temps, et coûter cher, de sorte que de nombreuses entreprises ne certifient que selon l’un ou l’autre.

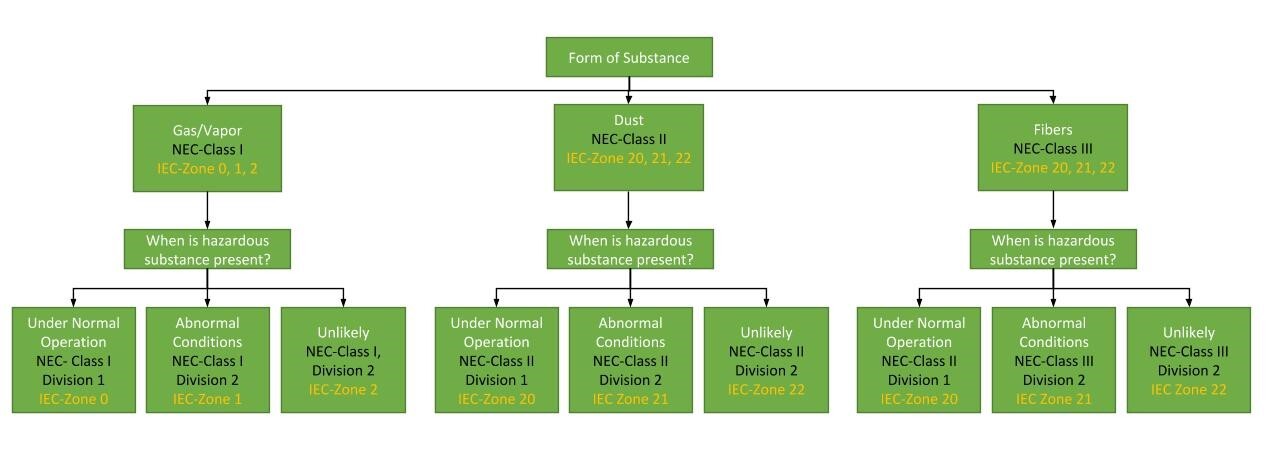

Guide de classification des sites dangereux :
Étape 1 : Déterminer le type de substance dangereuse
Aux États-Unis, le NEC utilise trois classifications différentes :
- Gaz/vapeur (classe I)
- Poussière (classe II)
- Fibres (classe III)
En dehors des États-Unis, la CEI utilise deux classifications différentes :
- Gaz et vapeur (zones 0, 1 ou 2)
- Poussières (zones 20, 21 ou 22)
Étape 2 : Déterminer la fréquence de présence de la ou des substances dangereuses
Aux États-Unis, le NEC utilise deux classifications différentes :
- DIVISION 1 – En fonctionnement normal/continu/pendant de longues périodes
- DIVISION 2 – Rarement ou dans des circonstances anormales telles qu’une fuite.
En dehors des États-Unis, le NEC utilise 3 classifications différentes :
- En permanence ou la plupart du temps en fonctionnement normal :
- Pour les gaz/vapeurs, il s’agit de la zone 0.
- Pour les gaz/vapeurs, il s’agit de la zone 0.
- Rarement en fonctionnement normal :
- Pour les vapeurs de gaz, il s’agit de la zone 1.
- Pour la poussière, il s’agit de la zone 21.
- Peu probable en fonctionnement normal (condition de fuite) :
- Pour les gaz/vapeurs, il s’agit de la zone 2.
- Pour les poussières, il s’agit de la zone 22.
Étape 3 : Définir la matière dangereuse
Selon le système NEC utilisé aux États-Unis, les groupes sont les suivants :
- Groupe A – Acétylène
- Groupe B – Hydrogène
- Groupe C – Éthylène
- Groupe D – Propane
- Groupe E – Poussières métalliques (magnésium, aluminium, titane, etc.)
- Groupe F – Poussières à base de carbone (par exemple, charbon et charbon de bois)
- Groupe G – Poussières non conductrices (farine, bois/sciure, poussière de plastique)
Au niveau international, la CEI répartit les groupes comme suit :
- Gaz :
IIC – Acétylène et hydrogène
· IIB+H2 – Hydrogène
· IIB – Éthylène
· IIA – Propane - Solides :
· IIC – Poussières conductrices (p. ex. magnésium, titane)
· IIB – Poussières non conductrices (ex. farine, bois/sciure, poussière de plastique)
· IIA – Fibres (par exemple, coton, rayonne, etc.)
Exemple 1 : un transporteur de charbon ouvert avec de la poussière de charbon en suspension dans l’air en permanence.
>> NEC : Classe II, Division 1, Groupe F. | IEC : zone 20, groupe IIC.
Exemple 2 : une station de remplissage de réservoirs de propane.
>> NEC : classe I, division 2, groupe D. | IEC : Zone 2, Groupe II.
